Регулировка скрытых петель межкомнатных дверей

• Устройство скрытых петель
• Скрытые навесы
• Регулировка навесов
• Монтаж и регулировка

Межкомнатные двери со скрытой фурнитурой применяются в жилых домах и офисах. Подобная конструкция незаметна для глаз. Однако регулировка скрытых петель межкомнатных дверей — это сложная задача. В ходе регулирования петель нужно аккуратно открывать и закрывать двери, пользуясь инструкцией и специальным инструментом.

Устройство скрытых петель

В нормативной документации к дверным петлям указаны конкретные требования. Продукция должна обладать:

• высокой прочностью;
• плавным открыванием и закрыванием без рывков и скрипов;
• надежным соединением элементов навеса;
• безотказной работой в ходе гарантийного срока.

Навесы должны выдерживать не менее 200 тысяч циклов срабатывания. Скрытые петли производят из цамака. Это сплав на базе меди, цинка и алюминия с добавлением магния. Материал безопасен для человека. Сверху его покрывают хромированным напылением.

Скрытые навесы

Невидимая петля — шарнир, спрятанный в металлическом корпусе. Последний соединяется со створкой посредством рычага. Он включает два компонента, что соединены винтом. При закрытии этот рычаг входит в специальную нишу, поэтому он незаметен для глаз. Скрытые петли выполняют несколько функций. Они выдерживают полотно и производят его фиксацию на коробе.

Преимущества скрытых петель такие:

1. Конструкция навесов дает возможность открывать двери на 180°С. Это особенно удобно в тех случаях, когда нужно переставить мебель.
2. В ходе регулировки не нужно снимать створку с короба.
3. Незаметность придает конструкции красивого вида.
4. Створка равномерно и плотно прилегает к дверному коробу.

Навесы бывают комбинированными, левыми или правыми. Продукция способна выдерживать двери массой в 50 кг. Еще один плюс заключается в стойкости к взлому. Скрытые навесы невозможно срезать. Поэтому они особенно актуальны для установки в офисах и административных зданиях.

Регулировка навесов

Навесы регулируют посредством винтов или эксцентриков в следующих случаях:

• При закрывании двери она затирается о пол.
• Полотно шатается и вибрирует.
• Наличие зазора по периметру дверей.
• Створка плохо закрывается/открывается.

Признаком того, что нужна регулировка навесов, считаются проблемы с замком или ручкой. Если двери просели или перекосились, произойдет несовпадение компонентов механизма на полотне с ответным пазом в коробе. Если их не исправить сразу, это приведет к серьезному заеданию нажимного гарнитура и замков, а также заклиниванию.

Монтаж и регулировка

Скрытые петли монтируют в межкомнатные двери с применением шаблона, прилагаемого производителем в комплекте с навесами, вместе с инструкцией и инструментом для регулировки. Решение этой задачи следует доверить мастеру. Некоторые этапы работы производятся посредством фрезеровочного аппарата и стального трафарета. Это необходимо для удаления древесины или шпона на нужную глубину.

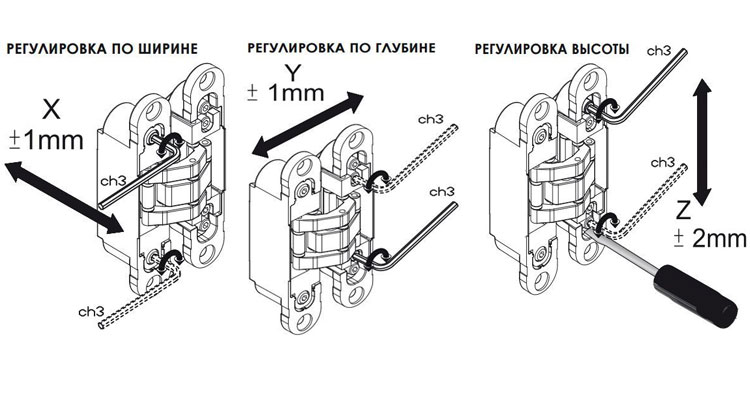

Корректировать положение створки можно по:

• Степени прижима. Для этого нужно регулировать эксцентрики с применением специального ключа.
• Вертикали. Чтобы произвести регулировку, нужно подкрутить винт, отвечающий за положение и крепление дверного полотна.
• Горизонтали. Нужно прокрутить винт, размещенный на навесе. Он расположен в части петли, монтированной в торец короба.

Посредством регулировки можно сместить дверь на 1-3 мм. Точный показатель зависит от производителя фурнитуры. Рекомендуем выбирать качественную продукцию. Ориентируйтесь на скрытые петли известных брендов. Экономить на качестве этой продукции не стоит.

Часто задаваемые вопросы

1. На сколько можно сдвинуть дверь скрытыми петлями?

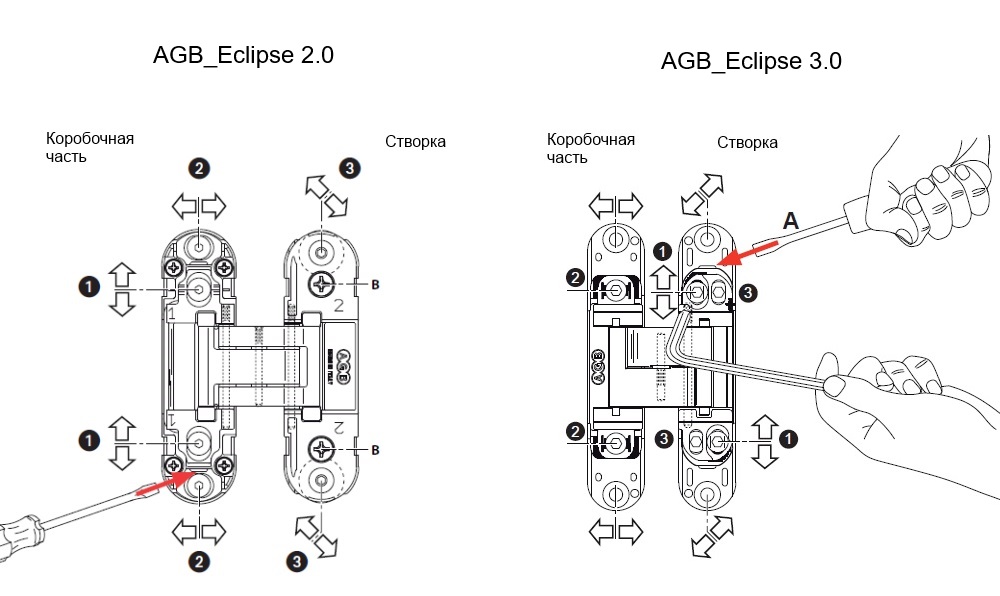

Зависит от модели. AGB Eclipse 2.0: по высоте ±2 мм, по горизонтали ±1,5 мм, прижим ±1 мм. Koblenz Kubica K2700: по вертикали ±3 мм, по горизонтали +3/-2 мм, в глубину ±1 мм.

2. Как поднять скрытую дверь по высоте?

Вращайте винт вертикальной регулировки на каждой петле на одинаковую величину, начиная с нижней. Если дверь задевает пол только у ручки, сильнее поднимают сторону, где она просела.

3. В каком порядке регулировать скрытые петли?

Обычно сначала выставляют высоту, затем зазоры по горизонтали и в конце прижим к уплотнителю. После каждого шага проверяйте, как дверь закрывается и совпадает ли защёлка.

4. Сколько скрытых петель нужно на дверь?

Зависит от веса. AGB Eclipse 2.0 держит до 40 кг на двух петлях и до 60 кг на трёх, Koblenz K2700 - до 60 кг на трёх. Armadillo U3D7000 рассчитана на 60 кг уже на двух петлях.

5. Для какой толщины полотна подходят скрытые петли?

AGB Eclipse 2.0 и Armadillo U3D7000 ставят на полотно толщиной от 40 мм, Koblenz Kubica K2700 - на полотно от 35 до 45 мм. Толщину двери проверяют до покупки петель, а не после.

6. Что делать, если регулировки петель не хватает?

Значит, дело не в петлях: просела коробка, стена или сместилась ответная планка. Проверьте вертикаль короба. Если перекос больше хода регулировки, нужен перемонтаж короба.

7. Где винты регулировки у скрытой петли?

Под декоративными накладками на корпусе петли: их снимают, когда дверь открыта. У AGB Eclipse 2.0 накладки идут в комплекте и скрывают винты даже на открытой двери.
