Плинтус с подсветкой: как собрать систему линейного LED-освещения

Содержание

• Из чего состоит плинтусная подсветка и как ее сделать
• Как выбрать профиль под нужный световой эффект
• Как подобрать LED-ленту и совместимые компоненты
• Как рассчитать мощность блока питания
• Как спланировать трассу, проводку и размещение оборудования
• Пошаговый монтаж профиля и светодиодной ленты
• Как подключить подсветку и управление
• Проверка системы и поиск неисправностей
• Часто задаваемые вопросы

Плинтус с подсветкой объединяет отделку стыка стены и пола с декоративным освещением. В правильно собранной системе источник света почти не заметен: вместо отдельных светящихся точек появляется ровная линия. Такой прием используют в коридорах, спальнях и гостиных, где нужен мягкий свет на низком уровне.

Чтобы получить равномерное свечение без перегрева и перепадов яркости, нужно заранее подобрать профиль, светодиодную ленту, блок питания и способ управления. Особенно удобен алюминиевый плинтус со встроенным каналом: металл помогает отводить тепло от ленты.

Из чего состоит плинтусная подсветка и как ее сделать

Плинтус с подсветкой относится к категории напольных плинтусов, но отличается от обычной декоративной планки конструкцией. Профиль содержит встроенный канал, предназначенный для светодиодной ленты. В некоторых системах предусмотрен и кабель-канал.

Основные элементы системы:

• Алюминиевый или другой совместимый профиль;
• Светодиодная лента;
• Рассеиватель;
• Блок питания;
• Провода и соединительные элементы;
• Выключатель, датчик движения или регулятор яркости;
• Устройство управления для многоцветной подсветки.

Светодиодная подсветка используется прежде всего как декоративное или навигационное освещение. Она дополняет основной свет, но обычно не заменяет его.

Для ремонта особенно удобны алюминиевые системы скрытого монтажа. В нашем каталоге представлены профильные решения, конструкция которых позволяет предусмотреть светодиодную подсветку одновременно с оформлением стыка стены и пола.

Как выбрать профиль под нужный световой эффект

Один и тот же источник света в разных профилях дает разный результат: узкую линию, широкое рассеянное свечение, подсветку пола или эффект визуально «парящей» стены.

Поэтому сначала определяют желаемый эффект, а затем выбирают светодиодный профиль.

Накладной, встраиваемый, скрытый или теневой профиль

Накладной плинтус устанавливается поверх готовой стены и подходит для ремонта без серьезной переделки основания.

Встраиваемый профиль монтируют близко к плоскости стены. Он выглядит аккуратнее, но требует точной подготовки.

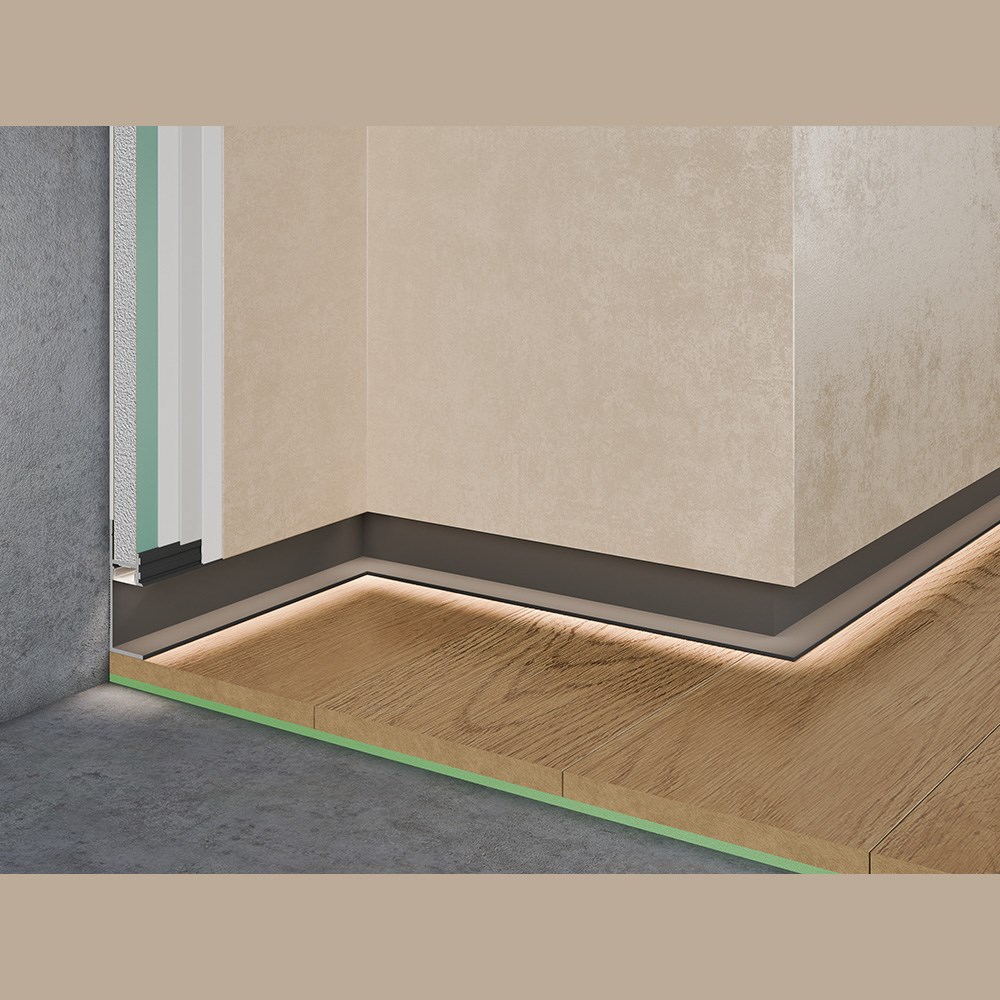

Скрытый плинтус устанавливают до завершения отделки. После монтажа часть конструкции закрывается отделочным материалом, поэтому профиль почти не выступает в помещение.

Теневой профиль формирует зазор в нижней части стены. С подсветкой он помогает подчеркнуть границу стены и пола.

В ассортименте «Симетрик» (Symetric) есть алюминиевые скрытые и теневые профили, которые можно использовать в проектах с интегрированной светодиодной подсветкой. При выборе важно сверять конструкцию конкретной модели и наличие подходящего места для ленты.

Направление света, рассеиватель и видимость светодиодов

Отдельные светящиеся точки чаще заметны, если между лентой и рассеивателем слишком мало пространства. Чем глубже размещена лента и лучше рассеивается свет, тем ровнее выглядит линия.

Свет вниз подчеркивает напольное покрытие, свет на стену выделяет ее фактуру, а направленный вверх поток помогает визуально отделить стену от пола.

Матовый рассеиватель делает свет мягче и уменьшает видимость отдельных диодов, но одновременно снижает световой поток. Поэтому профиль, ленту и рассеиватель лучше выбирать как единую систему.

Размеры канала, теплоотвод и доступ для замены ленты

Ширина встроенного канала должна соответствовать ширине ленты. Проверяйте не только внешние размеры плинтуса, но и внутреннее пространство.

Алюминиевый профиль особенно удобен для светодиодной подсветки благодаря теплоотводу. Повышенная температура способна сокращать срок службы светодиодов, поэтому мощную ленту нежелательно устанавливать на основание с плохим отводом тепла, если это не предусмотрено производителем.

Важно и обслуживание. Лента и рассеиватель должны оставаться доступными после ремонта, чтобы для замены освещения не пришлось повреждать отделку.

Как подобрать LED-ленту и совместимые компоненты

Ленту выбирают после профиля. Сначала определяют ширину канала, затем напряжение, мощность, цвет света и условия эксплуатации.

Не стоит покупать компоненты только из-за низкой цены. Лента, блок питания и устройство управления должны быть совместимы между собой.

Напряжение, мощность, цвет света и защита от влаги

Для интерьерного освещения распространены системы постоянного напряжения 12 и 24 В. При длинных линиях 24 В часто удобнее: при одинаковой мощности ток ниже, поэтому проще уменьшить падение напряжения.

Мощность указывается в ваттах на метр. Чем она выше, тем больше нагрузка и требования к теплоотводу.

Теплый белый свет хорошо сочетается с древесными оттенками. Нейтральный белый универсален и меньше меняет восприятие цветов отделки.

Степень защиты выбирают по условиям эксплуатации. Для сухой спальни и влажной зоны требования различаются.

Блок питания, диммер, контроллер и датчик движения

Блок питания преобразует сетевое напряжение в напряжение, необходимое ленте.

Дополнительно можно установить:

• Диммер для регулировки яркости;
• Контроллер для управления цветом;
• Датчик движения;
• Настенный выключатель;
• Устройство дистанционного управления.

Датчик движения удобен в коридоре: подсветка включается автоматически. Для спальни полезнее регулятор яркости.

Как рассчитать мощность блока питания

Мощность блока выбирают по фактической длине и характеристикам ленты. Недостаточная мощность может привести к перегреву или нестабильной работе.

Формула расчета по длине и мощности ленты

Расчет выполняют по формуле:

мощность блока питания = длина ленты × мощность одного метра × коэффициент запаса.

Например, для 8 м ленты мощностью 9,6 Вт/м:

8 × 9,6 = 76,8 Вт.

При запасе 20%:

76,8 × 1,2 = 92,16 Вт.

Значит, выбирают ближайший подходящий блок мощностью не ниже расчетной. Точные требования необходимо сверять с документацией оборудования.

Как разделить длинную трассу на участки питания

Длинную линию нежелательно собирать последовательным соединением большого количества ленты. Из-за падения напряжения конец трассы может светить слабее.

Для протяженных помещений применяют параллельное питание: несколько участков подключают отдельными проводами. Точную допустимую длину одного участка определяют по документации конкретной ленты.

Как спланировать трассу, проводку и размещение оборудования

План подсветки желательно делать до штукатурки и монтажа скрытого плинтуса. Отмечают длину линии, разрывы, углы, дверные проемы, места питания и расположение оборудования.

Если профиль выбран заранее, монтажники смогут учесть его высоту, положение световой линии и точки вывода проводов еще на черновом этапе.

Углы, дверные проемы, разрывы и точки подключения

Внутренние и наружные углы требуют точной подрезки. Для некоторых моделей применяется запил под 45°.

Заранее определите:

• Места разрыва подсветки;
• Точки подачи питания;
• Расположение выключателей и датчиков;
• Места соединения участков;
• Возможность замены ленты;
• Трассу скрытых проводов.

Плинтус с подсветкой может содержать кабель-канал, но его наличие нужно проверять у конкретной модели. Ковродержатель встречается только в отдельных профильных системах и не является обязательной частью светодиодного плинтуса.

Доступ и вентиляция для блока питания

Блок питания нельзя замуровывать без доступа. Оборудование должно оставаться обслуживаемым и работать в допустимом температурном режиме.

Подходят технический шкаф, доступная ниша или пространство внутри мебели. В тесном месте особенно важно учитывать вентиляцию.

Пошаговый монтаж профиля и светодиодной ленты

Накладные напольные плинтусы можно устанавливать ближе к окончанию ремонта. Скрытые системы монтируют раньше, поскольку профиль становится частью конструкции стены.

Разметка, подготовка основания и установка профиля

Сначала отбивают единую линию по периметру помещения. Чем длиннее подсветка, тем заметнее отклонения.

Далее:

• Проверяют плоскость основания;
• Раскраивают профиль;
• Готовят углы;
• Выводят провода;
• Закрепляют профиль;
• Проверяют геометрию трассы.

У скрытого плинтуса особенно важна последовательность работ. Профиль желательно выбрать до начала чистовой отделки.

Укладка ленты, сборка углов и монтаж рассеивателя

Перед монтажом профиль очищают и обезжиривают. Защитный слой ленты снимают постепенно, не растягивая ее.

Резать ленту можно только в обозначенных производителем местах. Соединения выполняют подходящими соединителями или пайкой.

До установки рассеивателя систему проверяют. Если есть ошибка подключения, доступ к контактам будет проще.

Как подключить подсветку и управление

Функциональная схема выглядит так:

электрическая сеть → выключатель → блок питания → регулятор или устройство управления → светодиодная лента.

Положение датчика зависит от его типа и инструкции производителя.

Работы с сетевым напряжением лучше поручить квалифицированному электрику, если нет соответствующего опыта.

Функциональная схема подключения и проверка полярности

На низковольтной стороне важно соблюдать обозначения «+» и «−».

Перед окончательной сборкой проверяют:

1. Напряжение блока питания;
2. Соответствие напряжения ленты;
3. Полярность;
4. Допустимую нагрузку регулятора;
5. Работу каждого участка;
6. Равномерность яркости.

Для длинных участков предпочтительно параллельное подключение.

Проверка системы и поиск неисправностей

После включения убедитесь, что яркость остается равномерной, а оборудование не перегревается.

Если лента не включается, проверяют питание и полярность. Если работает только часть линии — соединения и места реза.

Если конец трассы светит слабее, причина может быть в падении напряжения. Помогает параллельное питание или дополнительный подвод проводов.

Мерцание бывает связано с несовместимостью блока питания и регулятора, недостаточной мощностью или плохим контактом.

Если видны отдельные светодиоды, проблема может быть в небольшой глубине профиля или слишком редком расположении диодов.

Для ремонта выгоднее сразу купить алюминиевый плинтус, рассчитанный на светодиодную ленту, чем приспосабливать обычную декоративную модель.

Если вы ищете, где в Москве купить напольный профиль, сравнивайте не только цены в интернет-магазине или предложения на маркетплейсах. Важнее конструкция, качество покрытия, совместимость компонентов и возможность обслуживания.

На Symetric.ru можно купить алюминиевый плинтус и подобрать другие алюминиевые профильные решения для оформления стыка стены и пола, в том числе варианты для проектов со светодиодной подсветкой. Перед покупкой стоит сравнить размеры, способ монтажа и конструкцию канала, а актуальные цены и наличие проверить в карточке выбранного товара.

Часто задаваемые вопросы

Можно ли использовать плинтус с подсветкой вместо основного света?

Обычно нет. Светодиодная подсветка предназначена прежде всего для декоративного и навигационного освещения. Она создает мягкую линию у пола, но основной свет рассчитывают отдельно.

Какой профиль лучше для светодиодной ленты?

Удобен алюминиевый профиль со встроенным каналом. Он обеспечивает геометрию световой линии и помогает отводить тепло. Размер канала обязательно сверяют с шириной ленты.

Что лучше для длинной линии — 12 или 24 В?

При одинаковой мощности система 24 В обычно работает с меньшим током и удобнее для протяженных линий. Но окончательный выбор зависит от характеристик ленты и схемы питания.

Нужно ли оставлять запас мощности блока питания?

Да. Мощность рассчитывают по общей нагрузке и добавляют запас. Часто используют ориентир около 20%, но точное значение нужно сверять с документацией производителя.

Можно ли соединить несколько лент одну за другой?

Для длинной трассы это нежелательно. Конец линии может светить слабее из-за падения напряжения. Протяженные участки лучше подключать параллельно.

Нужен ли рассеиватель?

Он помогает сделать световую линию более однородной и скрыть отдельные светодиоды. При этом рассеиватель немного уменьшает световой поток.

Когда устанавливают скрытый плинтус с LED-подсветкой?

Его планируют на этапе черновой отделки. Сначала монтируют профиль и выводят проводку, затем выполняют отделку стен и устанавливают светодиодную ленту.

Где купить плинтус с подсветкой?

При выборе учитывайте не только цену и доставку, но и размеры профиля, материал, способ монтажа и совместимость с лентой. На Symetric.ru можно подобрать алюминиевые скрытые профили для интерьерной подсветки.
